4096 piksel Salve DMX LED Kontrolörü H802RA 4 Port Alüminyum Alaşım Malzemesi

H802RA;4 port ((4096 piksel) salve LED piksel denetleyicisi;MADRIX için Art-Net protokolünü destekler,bilgisayar ağı veya marster denetleyicisi ile çalışmak gerekir ((H803TV/ H803TC)

1. Giriş

H802RA, Ethernet protokolünü kullanan ve Art-Net protokolünü destekleyen dört portlu bir çıkış denetleyici.Girdi ağ arayüzü ana denetleyici veya bilgisayar bağlanabilir.

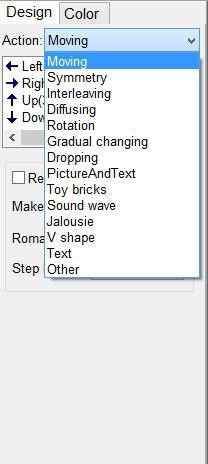

Çevrimiçi yazılımlar: LED Studio ve Madrix, çevrimdışı yazılımlar ise LED Build.

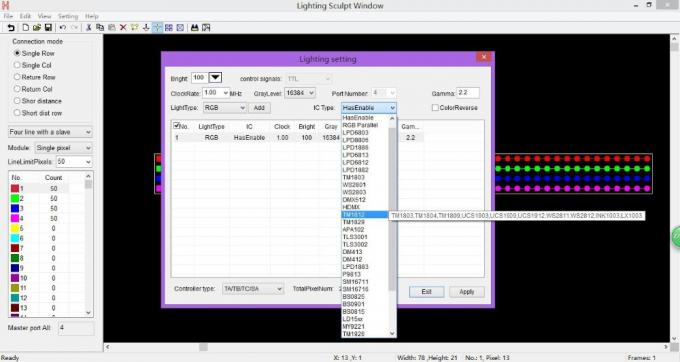

2Destek Sürücü Çipleri.

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, vb.

UCS8904 için H802RA maksimum 3200 piksel kontrol eder.

Diğer yongalar için, H802RA maksimum 4096 piksel kontrol eder.

3Performans

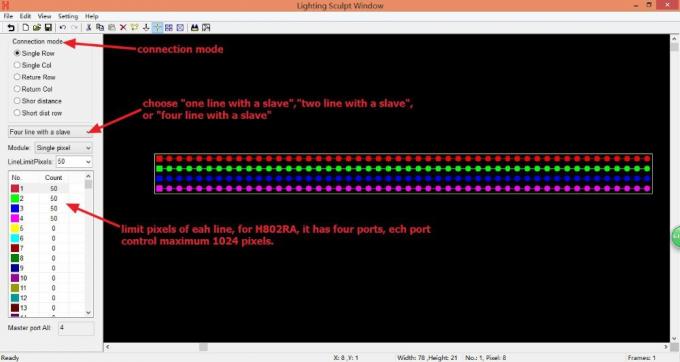

(1) Dört port, maksimum 4096 piksel kontrol.

(2) Art-Net protokolünü destekle, böylece H802RA MADRIX ile çalışabilir.

(3) TM ve UCS DMX512 sürücü çipleri için adres, örneğin TM512, UCS512.

(4) LED Studio tarafından tekrarlayıcı veya güçlendirici olarak yapılandırılmıştır.

(5) Ana denetleyici veya bilgisayarla çalışmak.

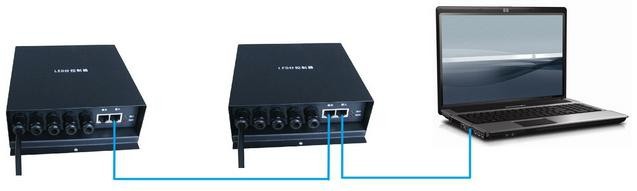

İki kontrolör arasındaki mesafe 100 metreye kadar.

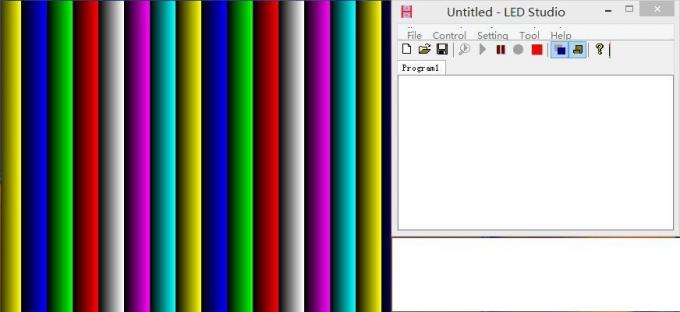

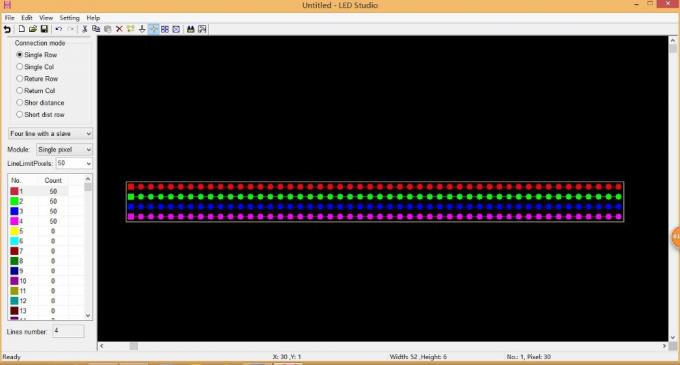

Bilgisayara bağlanın, yazılım LED Studio veya Madrix.

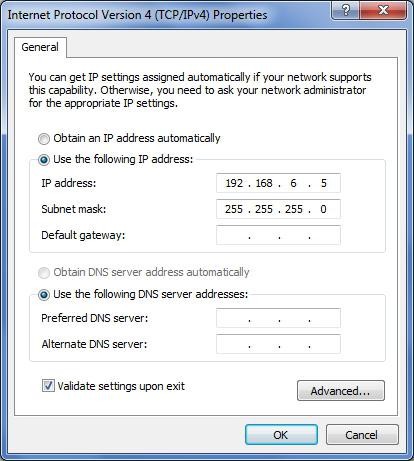

H802RA için bir IP adresi dağıt

Normalde, MAC ve IP'yi ayarlamanıza gerek yoktur, H802RA'yı bilgisayara bağladığınızda belirtilen numaralara sahip olacaklardır.

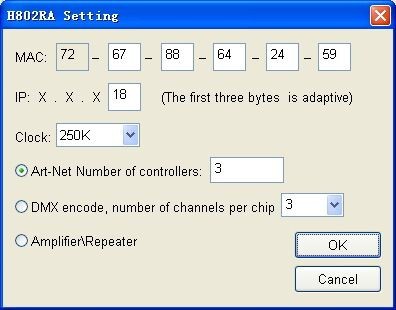

Saatin 250K, 500K, 750K üç seçeneği var, sadece Madrix kullandığınızda çalışır.

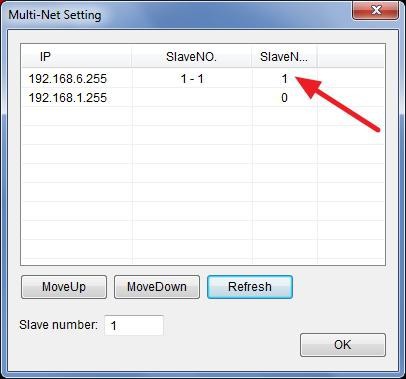

Madrix'i kullanırken kaç tane kontrolörün tamamen bağlı olduğunu belirlemek için kullanılır.

TM veya UCS DMX512 sürücü çipleri için adres için kullanılan ′′DMX kodlaması, çip başına kanal sayısı. Her çipin kanal numarasını seçin ve ardından ′′OK′′'e tıklayın,En fazla 1024 piksele hitap edebilirsiniz ((1 piksel 3 veya 4 kanalı içerir) bir kez. Bağlantı yöntemi: GND, D-, D+, PI ((adres hattı) ile GND, D-, D+, KLIK kontrolörüne bağlayın, sonra tıklatın, birkaç saniye sonra ışıklar beyaztan yeşile değişecek.Adres güncellenecek..

“Amplifier/Repeater” seçin ve “OK”'a tıklayın, H802RA bir amplifier veya repeater olarak yapılandırılacak.

7Madrix ayarları.

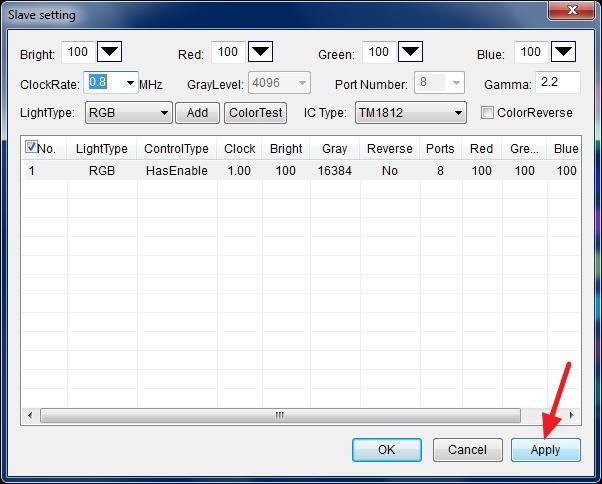

H802RA'yı bilgisayara bağlayın, LED Studio'yu açın. “Settings” -- “H802RA setting” düğmesine tıklayın, “Art-Net Number of controllers” düğmesini seçin ve bir sayı girin, örneğin 3, sonra “OK” düğmesine tıklayın.

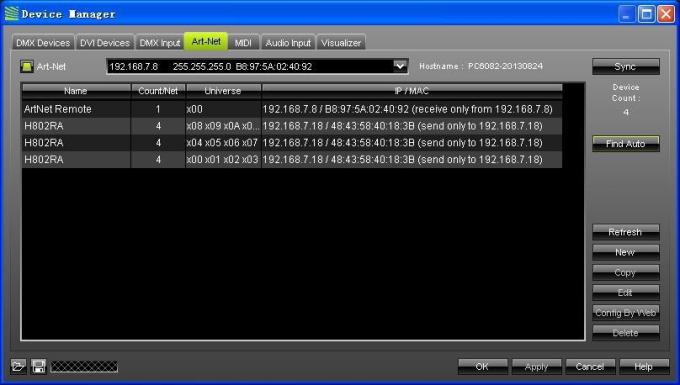

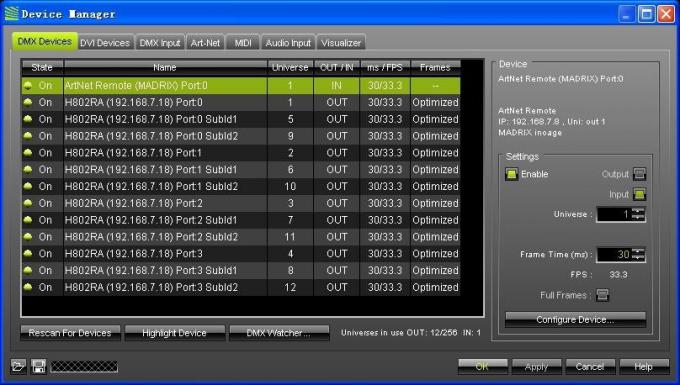

Madrix'i açın, basın, açılır Aygıt Yöneticisi penceresi, seçin Art-Net etiketi ve seçeneği işaretleyin.Art-Net aygıtını bulmak için otomatik olarak aramayı tıklayın.

H802RA'nın tüm evrenlerini seçin, sağ taraftaki etkinleştirme seçeneğini işaretleyin ve DMX çıkışını etkinleştirmek için Uygulama'yı tıklatın.

8.Liman tanımı

GND CLK DAT D- D+

Çift hatlı yongalar için GND, CLK, DAT bağlayın

Tek hatlı yongalar için GND, DAT bağlayın

DMX512 için GND, D-, D+, adres hattını CLK'ya bağlayın

TM1926, TM1913, TM1914, TM1814 için GND, D+ bağlayın.

9.Specifications
